Как читать технический чертеж стеклянной бутылки для спиртных напитков: руководство для брендов и производителей спиртных напитков

Введение

В индустрии стеклянной упаковки технический чертеж — это больше, чем просто эскиз; это юридически обязывающий договор между винокуренным заводом и производителем. Независимо от того, выпускаете ли вы крафтовый самогон или водку премиум-класса, неправильная интерпретация нескольких миллиметров может привести к протеканию крышек или катастрофе с маркировкой.

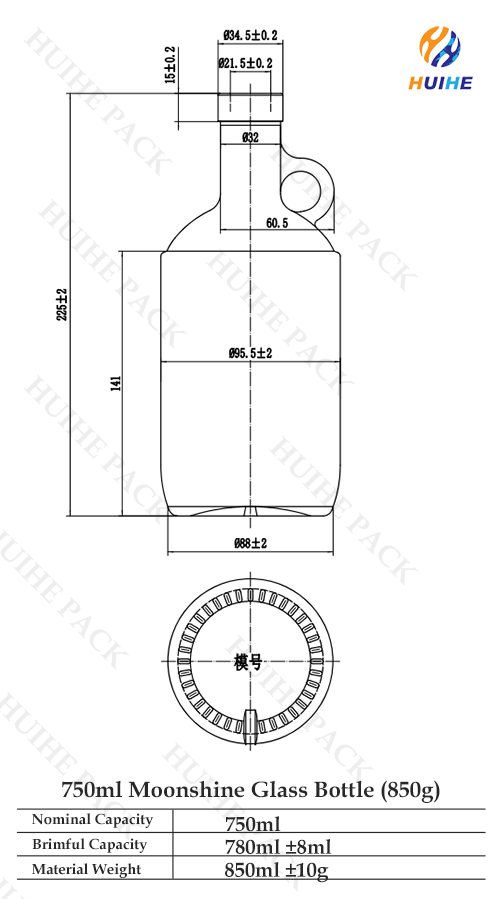

В этом руководстве мы используем чертеж стеклянного кувшина для самогона емкостью 750 мл , чтобы объяснить, как читать эти документы и почему они имеют решающее значение на этапах формования, наполнения и упаковки.

Термины и сокращения

Понимание основных размеров, допусков и характеристик вашей индивидуальной бутылки.

1. Анатомия бутылки со спиртом (ключевые измерения)




   Когда вы посмотрите на рисунок, вы увидите несколько размеров с буквенным кодом возле шеи. Они имеют решающее значение для прилегания застежки:

   Т (диаметр резьбы):	Внешний диаметр непрерывной резьбы.
   E (наружный диаметр горловины):	Диаметр горловины без учета резьбы.
   I (Внутренний диаметр):	Самый критический размер для установки пробки или пробки.
   H (общая высота):	От основания до самого верха финиша.




2. Понимание емкости и точки наполнения


   Профессиональный рисунок не просто показывает размер; он показывает объем

   Номинальная мощность:	Стандартный объем (например, 750 мл ).
   Полная емкость:	Общий объем, если заполнить его до самого верха.
   Точка заполнения:	Расстояние от верха отделки до уровня жидкости при номинальной производительности.




3. Почему допуски имеют значение




   Стекло – натуральный материал, формованный при высоких температурах. Поэтому ни одна бутылка не является «идеальной».

   (1) Допуск на емкость: обычно выражается как ±5 мл или аналогично.

   (2) Допуск по весу: изменение самой массы стекла. Понимание этого предотвращает неожиданности на этапе контроля качества.




4. Профессиональный совет для дистилляторов

   Всегда проверяйте область прозрачной этикетки . На техническом чертеже это означает плоскую поверхность, на которую можно наклеить этикетку без складок и пузырей.

' Нужна помощь в проверке вашего чертежа? Отправьте его нашим инженерам для бесплатной проверки. '

От проекта к производству: почему это важно

1. Разнообразие форм бутылок: ключевые направления

В нашем примере представлен кувшин для самогона , но разные формы бутылок для спиртных напитков имеют уникальные технические приоритеты в чертеже:

• Круглые бутылки : Основное внимание уделяется цилиндричности . Идеальный цилиндрический корпус гарантирует, что этикетировочные автоматы наносят этикетки плавно, без пузырьков воздуха.

• Квадратные/прямоугольные бутылки : приоритетом является угловой радиус . Если радиус слишком мал, это может привести к неравномерному распределению стекла, что сделает углы хрупкими и склонными к поломке.

• Необычные/неправильные формы: на этих рисунках должен быть четко указан центр тяжести . Это очень важно для предотвращения опрокидывания бутылок на высокоскоростных линиях розлива.




2. План создания формы: основа кастомизации

• Подтверждение дизайна: Технический чертеж является единственным авторитетным документом для изготовления пресс-форм. После подписания чертежа формы вырезаются с точностью в соответствии с указанными миллиметровыми параметрами.

• Рендеринг из 2,5D в 3D. Чтобы помочь алкогольным брендам и винокуренным заводам визуализировать конечный продукт, мы можем предоставить 3D-рендеринг на основе 2D-чертежа. Это позволяет вам оценить эстетический эффект, прежде чем инвестировать в физические формы.




3. Совместимость последующих версий: избежание дорогостоящих ошибок

Понимание чертежа гарантирует, что ваша бутылка идеально интегрируется с остальной частью вашей производственной цепочки:

• Заполнение (точка заполнения): если точка заполнения неточно отмечена на чертеже, это может привести к «переполнению» (переполнение отходов) или «недостаточному заполнению» (неполноценность), оба из которых вредят репутации бренда.

• Упаковка (допуск на диаметр): если фактический диаметр бутылки находится в пределах верхнего предела допуска, она может не поместиться в предварительно заказанные вами картонные коробки . Всегда проверяйте эти размеры у своего партнера по упаковке.

• Уплотнение (внутренний диаметр): Размер, отмеченный буквой « I », является золотым стандартом для выбора правильной пробки или пробки . Мы настоятельно рекомендуем отправлять образцы пробки на испытания на герметичность сразу после завершения разработки чертежа.

Профессиональные советы для алкогольных брендов

На что обратить внимание при подписании технического чертежа:

• Плоскостность панели этикеток. Убедитесь, что на чертеже указана плоская поверхность, отвечающая требованиям вашей этикетировочной машины. Любая небольшая кривизна в зоне маркировки может привести к образованию пузырьков воздуха или смещению этикеток во время нанесения на высокой скорости.

• Свободное пространство (расширительное помещение): Всегда проверяйте, что полная вместимость обеспечивает достаточный запас над номинальной вместимостью . Это пространство жизненно важно для расширения жидкости во время транспортировки, особенно когда контейнеры подвергаются воздействию различных температур.

• Нижнее отжимание (Пунт): для виски премиум-класса или элитных спиртных напитков проверьте глубину нижнего отжима. Более глубокая плоскодонка не только увеличивает структурную прочность, но также увеличивает «присутствие на полке» и эстетическую ценность бутылки, отвечая ожиданиям люксового бренда.







Заключение

Не гадайте — проверяйте. Профессиональный поставщик стекла всегда должен предоставить подробный 2D-чертеж и, в идеале, 3D-рендеринг, прежде чем инвестировать в массовое производство.

«У вас есть индивидуальный дизайн? Загрузите свой чертеж здесь, чтобы наши инженеры бесплатно проанализировали его».
