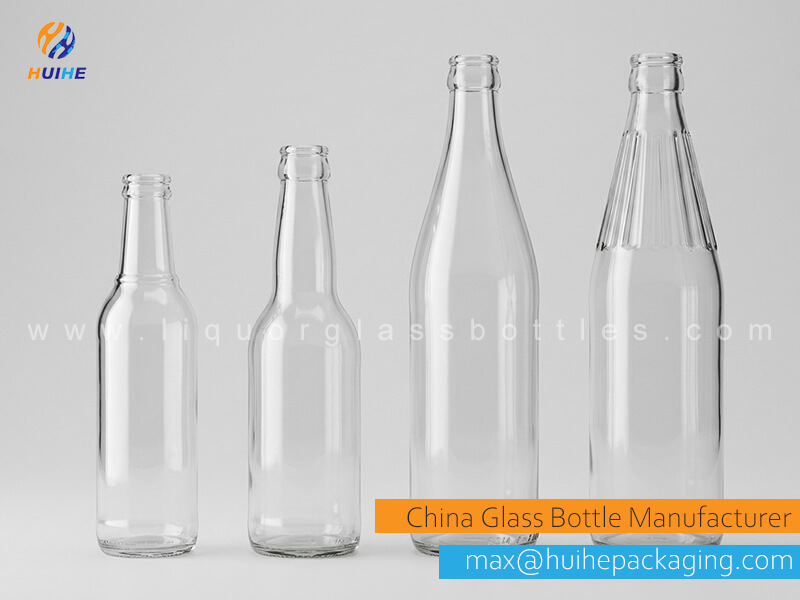

Легкие стеклянные бутылки для напитков: руководство по проектированию, снижению веса и испытаниям на прочность

Вес стекла одновременно является сигналом бренда и фактором затрат. На премиальном уровне вес бутылки говорит о качестве: чем тяжелее, тем лучше. В отчетности об устойчивом развитии, планировании грузовых перевозок и операционной эффективности вес бутылки является целью, которую необходимо уменьшить. Производство легкого стекла решает это противоречие: оно обеспечивает измеримое сокращение использования сырья, производственной энергии и выбросов углекислого газа при транспортировке, сохраняя при этом структурные характеристики — прочность при верхней нагрузке, устойчивость к давлению, термическую стабильность — которые необходимы для коммерческого производства напитков.

В этом руководстве рассказывается, как проектируются легкие стеклянные бутылки для напитков, какие структурные характеристики необходимо поддерживать и проверять, каковы значимые пределы снижения веса в зависимости от формата бутылки и как правильно выбирать легкое стекло в контексте закупок B2B.

Быстрые ответы

Насколько можно облегчить стеклянную бутылку для напитков?

Современная легкая техника позволяет снизить вес на 15–30% по сравнению со стандартными конструкциями при сохранении эквивалентных конструктивных характеристик. Стандартная бутылка для воды емкостью 500 мл и весом 250 г обычно может достигать 175–210 г. Сокращение свыше 30% требует значительных структурных компромиссов и обычно ограничивается конкретными приложениями с контролируемыми условиями обработки.

Какие испытания подтверждают прочность легкой стеклянной бутылки?

Первичные структурные испытания: испытание на максимальную нагрузку (сопротивление вертикальному сжатию), испытание на внутреннее давление (сопротивление давлению карбонизации), испытание на термический удар (стойкость к температуре наполнения и пастеризации) и испытание на удар (горизонтальный удар во время манипуляций). Стандарты включают ISO 7458 (внутреннее давление), ISO 8113 (вертикальная нагрузка) и ISO 9058 (термический удар).

Является ли легкое стекло менее экологичным, чем тяжелое?

Нет — легкое стекло более экологично на бутылку. Меньше стекла означает меньше сырья, меньше энергии печи на единицу, меньше выбросов углекислого газа при транспортировке и меньше материала в потоке переработки на функциональную единицу. Легкое стекло усиливает экологические аргументы в пользу стеклянной упаковки, особенно на рынках с активными требованиями к закупкам в области устойчивого развития. Полный контекст регулирования см. в нашем Европейском руководстве по регулированию устойчивого развития и упаковки..

Можно ли использовать легкое стекло для газированной воды?

Да, при условии, что бутылка имеет достаточную толщину стенок в зонах высокого давления и прошла соответствующее испытание внутренним давлением. Всегда сверяйте номинальное давление с уровнем карбонизации вашего продукта. Для негазированной воды и негазированных напитков облегченная техника имеет меньше ограничений.

Почему легкое стекло имеет значение: три сходящихся фактора

1. Требования устойчивого развития и ESG-отчетность

Регламент ЕС по упаковке, в частности Регламент об упаковке и упаковочных отходах (PPWR), включает в себя цели по сокращению упаковочного материала. Требования ритейлеров к закупкам, обеспечивающим устойчивое развитие, все чаще запрашивают документированные данные об углеродном следе для каждой SKU, где вес упаковки играет важную роль. Брендам, отчитывающимся в рамках CSRD, необходимы количественные и проверяемые данные о сокращении упаковки. Легкое стекло обеспечивает все три преимущества: измеримое сокращение количества материала, документально подтвержденное снижение выбросов углекислого газа и соответствие нормативным требованиям — в одном изменении спецификации.

2. Снижение стоимости перевозки

Стекло плотное. Контейнер 40HQ, содержащий стеклянные бутылки для воды емкостью 500 мл стандартного веса (250 г на бутылку), вмещает примерно 12 000–14 000 кг одного стекла. При легком весе (190 г на бутылку) в тот же контейнер вмещается 9 100–10 600 кг стекла — сокращение примерно на 25%. Если помножить на годовые объемы поставок, экономия на перевозках окажется существенной. Для брендов с жесткой структурой маржи или значительными объемами экспорта облегченная спецификация является не только мерой устойчивости, но и инструментом управления логистическими затратами.

3. Эффективность обработки на линиях розлива

Более легкие бутылки перемещаются быстрее по конвейерным системам с меньшими затратами энергии, вызывают меньший износ погрузочно-разгрузочного оборудования, создают меньше шума в среде розлива и снижают физическую нагрузку на операторов линий, обрабатывающих стекло вручную. Для высокоскоростных линий розлива, обрабатывающих миллионы бутылок в год, повышение эксплуатационной эффективности за счет облегченной конструкции приводит к измеримой экономии затрат и технического обслуживания.

Как создается легкое стекло

Разработка легких стеклянных бутылок — это не просто «использование меньшего количества стекла». Это перераспределение стеклянного материала внутри конструкции бутылки для сохранения структурной целостности там, где это необходимо, при одновременном уменьшении количества материала в зонах, где оно не несет нагрузки. Основные инженерные дисциплины включали:

Моделирование распределения толщины стенок

Стандартная стеклянная бутылка имеет относительно одинаковую толщину стенок по всему корпусу. Специально разработанная легкая бутылка имеет переменную толщину стенок: толще в структурных зонах (основание, плечо, пятка), тоньше в средней части тела, где основные структурные нагрузки ниже. Анализ методом конечных элементов (FEA) используется для моделирования распределения напряжений при каждом условии нагрузки (верхняя нагрузка, внутреннее давление, удар) и определения зон, где толщину стенок можно безопасно уменьшить без ущерба для характеристик конструкции.

В результате получается бутылка, в которой используется меньше всего стекла, но при этом стекло направляется в те места, где структурный вклад наиболее высок. Это фундаментально отличается от простого использования стандартной формы с меньшим количеством стекла, в результате которой получается бутылка несоответствующего качества с одинаково тонкими стенками и пониженной прочностью во всех зонах.

Оптимизация геометрии основания и пятки

Дно – зона наибольшего напряжения стеклянной бутылки. Он выдерживает вертикальную верхнюю нагрузку от штабелирования поддонов, испытывает самое высокое внутреннее давление при работе с газированными продуктами и принимает на себя основную нагрузку при падении. Конструкция легких бутылок обычно увеличивает толщину основания по сравнению с средней частью тела — концентрируя материал там, где структурные требования являются самыми высокими, — одновременно обеспечивая большее уменьшение стенок в средней зоне тела с меньшим напряжением.

Конструкция с выдвижным дном (основанием плоскодонки) распределяет нагрузку более эффективно, чем плоское дно, поэтому в большинстве легких стеклянных бутылок используется та или иная форма геометрии основания с выдвижным дном. Радиус пятки (кривая между основанием и корпусом) также тщательно проектируется — острые радиусы пятки создают точки концентрации напряжений, которые являются наиболее распространенной причиной разрушения легкого стекла.

IS-калибровка машины для легкого производства

Стеклянные бутылки формируются на машинах IS (индивидуальной секции), которые собирают расплавленное стекло, прессуют или выдувают его в заготовку и выдувают или прессуют-выдувают до окончательной формы. Производство легких бутылок с равномерным распределением толщины стенок требует точной калибровки машины IS: вес капли, температура капли, синхронизация плунжера и параметры охлаждения должны быть настроены специально для легкой конструкции.

Не каждая фабрика имеет возможности калибровки и технологическую дисциплину для стабильного производства легких изделий. Это ключевой фактор квалификации поставщика при выборе легкого стекла — спросите об опыте завода в области легких конструкций и запросите образцы продукции из реальной партии легкого стекла, а не только из стандартных бутылок.

Рекомендации по составу стекла

Стандартный состав натриево-известкового стекла подходит для большинства легких конструкций. В некоторых передовых легких конструкциях используется стекло с измененным составом — с более высоким содержанием кремнезема или особыми профилями отжига — для достижения более высокой внутренней прочности при уменьшенной толщине стенок. Эти модификации чаще встречаются в сверхлегких моделях (менее 150 г при объеме 500 мл), чем в стандартных легких моделях (175–220 г при объеме 500 мл).

Достижимое снижение веса за счет формата

В следующей таблице представлены справочные данные по реальному снижению веса для стандартных форматов стеклянных бутылок для негазированной воды. Диапазоны снижения веса бутылок с газировкой более консервативны, поскольку требования к устойчивости к давлению ограничивают степень утончения основания и нижних стенок корпуса.

Примечание. Для сверхлегких спецификаций требуется подтверждение результатов структурных испытаний на соответствие вашему конкретному продукту, процессу наполнения и условиям распространения. Не указывайте сверхлегкий вес без подтвержденных данных испытаний на серийных образцах.

Справочные данные о весе в зависимости от размера в контексте позиционирования бренда на уровне см. в разделе «Весовой уровень» нашего руководства по размерам стеклянных бутылок для напитков..

Структурные характеристики: ключевые тесты

Спецификации легких стеклянных бутылок должны быть проверены на соответствие каждому из следующих структурных испытаний, прежде чем будет одобрено коммерческое производство. Эти испытания имитируют реальные механические нагрузки, которые бутылка будет испытывать на протяжении всего своего жизненного цикла — от наполнения и укупорки, хранения на поддонах и распределения до обращения с потребителем.

Испытание на максимальную нагрузку (сопротивление вертикальной нагрузке)

При испытании с верхней нагрузкой к запечатанной бутылке применяется контролируемая вертикальная сила сжатия, имитирующая нагрузку от штабелирования поддонов во время складирования и транспортировки. Стеклянные бутылки в стандартной конфигурации с четырьмя поддонами выдерживают значительный собственный вес — неудача в этом тесте означает, что бутылки разрушаются в условиях складского хранения.

Типичные требования: стеклянная бутылка с водой емкостью 500 мл должна выдерживать минимальную нагрузку от верхней нагрузки 300–500 Н до разрушения, в зависимости от установленных требований к распределению. Легкие бутылки обычно имеют более низкую нагрузку на верхнюю нагрузку, чем стандартные бутылки эквивалентного формата — подтвердите конкретный рейтинг с учетом высоты вашей укладки на поддоны и условий складирования.

Испытание внутренним давлением

Актуально для игристых и газированных напитков. В ходе испытания бутыль наполняется водой или азотом под давлением до определенного уровня давления и удерживается для подтверждения отсутствия повреждений (взрыва, трещин или деформации). Испытательное давление устанавливается выше максимального давления карбонизации, которое бутылка будет испытывать при коммерческом использовании, в том числе при повышенных температурах.

Соответствует стандарту ISO 7458 (стеклянная тара – устойчивость к внутреннему давлению – метод испытаний). Для стандартного применения газированных напитков требуются бутылки, рассчитанные как минимум на 1,2–1,5-кратное максимальное ожидаемое давление наполнения. Подтвердите конкретное номинальное давление в зависимости от уровня карбонизации вашего продукта и ожидаемого диапазона температур хранения.

Испытание на термический удар

Процессы горячего розлива, пастеризация и быстрые изменения температуры при распределении подвергают стеклянные бутылки воздействию температурных градиентов, которые создают внутреннее напряжение. Испытание на термический удар позволяет быстро переключать бутылки между указанными экстремальными температурами, чтобы подтвердить, что стекло не трескается при термическом воздействии.

Соответствует стандарту ISO 9058 (стеклянная тара — термостойкость и термостойкость). Для применений горячего наполнения (температура наполнения выше 60°C) результаты испытаний на термический удар являются обязательным, а не факультативным требованием спецификации.

Испытание на удар и падение

Стеклянные бутылки подвергаются горизонтальным ударам в результате столкновений с конвейером, падений с полок и полок. Испытания на удар и падение сбрасывают бутылки или раскачивают маятники с грузом на корпус бутылки с определенными уровнями энергии, чтобы подтвердить устойчивость к разрушению при ударе.

Легкие бутылки имеют меньшую ударопрочность, чем эквивалентные стандартные бутылки того же формата — более тонкие стенки поглощают меньше энергии удара. Это основной структурный компромисс в области легкого веса и основная причина, по которой легкое стекло менее подходит для уличной розничной торговли, спортивных площадок и торговых сред с высоким риском падения.

Испытание размеров отделки (шеи)

Проверяет, что размеры горлышка и горлышка бутылки (диаметр отверстия, профиль резьбы, уплотняющая поверхность) находятся в пределах допуска для правильного установки крышки. Это не структурное испытание в традиционном понимании, но оно имеет решающее значение для легких бутылок, размеры горлышка которых могут быть более изменчивыми из-за уменьшенной массы стекла в зоне отделки.

Справочник по отраслевым стандартам испытаний

Запрашивая данные структурных испытаний у поставщика стеклянных бутылок, попросите конкретно отчеты об испытаниях со ссылкой на применимый стандарт и подтверждением того, что испытание проводилось на производственных образцах из конкретной формы, которую вы заказываете, а не на образцах из другой формы или другого производственного цикла.

От чего вы отказываетесь: компромиссы в легком весе

Легкое стекло обеспечивает реальные преимущества в производительности и экологичности, но оно предполагает реальные компромиссы, которые покупатели должны понять и принять, прежде чем указывать:

Легкое стекло и газированные напитки

Облегченная спецификация для газированной и газированной воды требует более тщательного проектирования, чем для негазированной воды, поскольку требования к внутреннему давлению добавляют ограничения, ограничивающие возможность утончения основания и нижних стенок корпуса.

Ключевой принцип: внутреннее давление в бутылке из газированного стекла создает окружное напряжение в стенках бутылки — окружное натяжение, которое является самым высоким в самом широком диаметре корпуса и у основания. Эти зоны нельзя прореживать так агрессивно, как середину бутылки с негазированной водой. Таким образом, облегченная конструкция карбонового стекла сосредоточена на верхней части тела и плечевых зонах, где нагрузка, создаваемая давлением, ниже.

Для бутылки газированной воды емкостью 500 мл достижимое снижение веса обычно составляет 15–20% по сравнению с 20–28% для эквивалентной бутылки с негазированной водой. Прежде чем утверждать производство, всегда проверяйте результаты испытания внутреннего давления (ISO 7458) для легкой бутылки газированных напитков в соответствии с вашим конкретным давлением наполнения и максимальной ожидаемой температурой хранения. Для выбора типа крышки для газированных продуктов см. наше руководство по типам крышек для бутылок с водой..

Преимущества устойчивого развития: количественные

Экологичность легкого стекла прямо пропорциональна достигнутому снижению веса. Следующие оценки основаны на данных оценки жизненного цикла стеклянной бутылки для воды емкостью 500 мл, вес которой увеличился со стандартной 250 г до облегченной 190 г:

Экологические показатели представляют собой пропорциональные оценки, основанные на коэффициенте снижения веса. Фактические данные оценки жизненного цикла варьируются в зависимости от структуры энергопотребления завода, содержания переработанного стеклобоя, маршрута распределения и степени переработки по окончании срока службы. Запросите у своего поставщика Экологическую декларацию продукции (EPD) для получения поддающихся проверке данных об углероде на бутылку.

Для брендов, отчитывающихся по CSRD или отвечающих на анкеты розничных продавцов по устойчивому развитию, возможность документально подтвердить сокращение углеродного следа от упаковки на бутылку на 20–25 % — посредством проверяемого и проверяемого изменения спецификации — является важным коммерческим преимуществом. Легкое стекло — одно из наиболее экономически эффективных улучшений экологической устойчивости бутылки, доступных в упаковке напитков.

Когда выбирать легкий, стандартный и тяжелый премиум-класс

Как указать легкое стекло в вашем запросе цен

Легкое стекло должно быть указано явно: общий запрос «Стеклянная бутылка объемом 500 мл» будет указан по стандартному весу. При запросе упрощенного варианта в запрос предложения следует включить следующие дополнительные параметры:

1. Целевой диапазон пустого веса: укажите диапазон в граммах (например, «целевой вес пустого 175–200 г»), а не просите поставщика сделать предложение — привязка спецификации к вашему целевому значению не позволит стандартной бутылке называться «уже легкой».

2. Требуемые результаты структурных испытаний: укажите, результаты каких испытаний вам нужны (верхняя нагрузка, внутреннее давление при газировании, термический удар при горячем заполнении) и минимальные уровни прохождения, необходимые для вашего применения.

3. Условия распределения: укажите высоту укладки на поддоны, температурный диапазон складирования, а также предназначен ли продукт для употребления в газированных или негазированных напитках — они определяют, какие структурные ограничения применяются.

4. Содержимое переработанного стеклобоя (если применимо): если ваше описание устойчивого развития требует документированного содержания ПЦР наряду с облегченной спецификацией, включите это в отдельную позицию — некоторые заводы могут поставлять и то, и другое, но не все.

5. Запросите отчеты об испытаниях на основе производственных образцов: укажите, что отчеты о структурных испытаниях должны быть основаны на производственных образцах конкретной заявленной формы, а не на общих данных заводских испытаний.

Часто задаваемые вопросы

Легкое стекло разбивается легче, чем обычное стекло?

Да, в средах с высоким риском падения или сильными ударами легкое стекло имеет меньшую ударопрочность, чем стандартное стекло. На контролируемых линиях розлива и в средах распределения на паллетах разницу в степени поломки можно устранить за счет соответствующего дизайна упаковки (адекватная защита картонных коробок, правильная конфигурация поддонов). Отраслевые данные хорошо управляемых программ по производству легкого стекла постоянно показывают, что уровень разрушения находится в приемлемых коммерческих пределах. Ключевой переменной является дизайн упаковки и протокол обращения, а не только вес стекла.

Могу ли я использовать одну и ту же линию розлива для легких и стандартных стеклянных бутылок?

В целом да, но уточните у оператора линии розлива. Легкие бутылки имеют такую ​​же отделку горлышка и размерный профиль, что и стандартные бутылки той же формы — физически они не отличаются друг от друга и не влияют на совместимость с линиями. Однако для легкого стекла может потребоваться корректировка скорости конвейера и давления обработки, чтобы избежать концентрации напряжений в точках контакта. Ваш поставщик оборудования линии розлива или соупаковщик может проконсультировать вас по поводу любых необходимых настроек параметров.

Как проверить, что легкая бутылка поставщика соответствует указанному весу?

Взвешивайте физические образцы на калиброванных весах при поступлении товара. Укажите в заказе на покупку целевой вес и допустимый диапазон допуска (например, «190 г ± 10 г»). Включите вес в качестве параметра в свой контрольный список предотгрузочной проверки, проверенный на случайной выборке из производственного цикла. Вес, выходящий за пределы указанного допуска, является несоответствием, которое следует устранить до выпуска контейнера.

Легкое стекло дороже стандартного?

Конструкция из легкого стекла требует инженерных инвестиций со стороны завода — моделирования FEA, калибровки искробезопасного оборудования и более строгого контроля процесса. Для нестандартных легких конструкций могут потребоваться скромные затраты на инструменты и разработку. Для традиционных форм для легкого сырья стоимость одной бутылки обычно сравнима или немного ниже эквивалентной стандартной массы бутылок, поскольку на одну бутылку используется меньше сырья. Чистая экономия от легких грузов почти всегда положительна, если экономия на перевозке включена в расчет общих затрат.
